¿Por qué proteger un huerto solar ante las sobretensiones?
Los huertos solares o campos fotovoltaicos son instalaciones de gran tamaño montadas en el suelo y ubicadas generalmente en áreas abiertas y extensas. Por su vasta superficie de exposición y las grandes longitudes de sus conductores, estas instalaciones tienen un riesgo elevado de sufrir sobretensiones transitorias causadas por fenómenos atmosféricos.
Proteger con protectores de sobretensiones es esencial para mantener la integridad de la instalación, evitar la pérdida de explotación, garantizar la seguridad de las personas y cumplir con las regulaciones.
La normativa de instalación IEC 61643-32 describe las medidas de protección en este tipo de instalaciones, que suelen caracterizarse por tener sistemas de conexión equipotencial muy entrelazados, equipados generalmente con numerosas conexiones a tierra. Los marcos y la estructura de soporte de los paneles fotovoltaicos tienen que conectarse al sistema de puesta a tierra.
Los siguientes aspectos son relevantes para diseñar correctamente estos sistemas:
- Malla de conexión equipotencial.
- Diseño del sistema de puesta a tierra.
- Tipo de configuración: con inversor central o con inversores de string.
¿Qué podemos necesitar para nuestra instalación?
Para la selección de los protectores de sobretensiones (SPDs) debemos diferenciar entre dos posibles configuraciones: configuración con inversor central y configuración con inversores de string.
| Huerto solar | ||
| Configuración | Con inversor central | Con inversores de string |
| LAC | >10 m | >10 m |
| LPV | >10 m | >10 m |
| SPD1 | AC Tipo 1+2 | AC Tipo 1+2 |
| SPD2 | AC Tipo 1+2 | AC Tipo 1+2 |
| SPD3 | PV Tipo 1+2 | PV Tipo 2 |
| SPD4 | PV Tipo 1+2 | PV Tipo 2 |
Las instalaciones con inversor central poseen gran cantidad de cableado de corriente continua. Se instalarán protectores de tipo 1+2, tanto en el lado de CC como de CA.
En cambio, en instalaciones con inversores de string, gran parte del cableado se desplaza del lado CC al de CA y, en el lado de CC, es suficiente con instalar protectores de tipo 2 para limitar las corrientes parciales del rayo.
| Huerto solar | |
| Tipo | Gama |
| AC Tipo 1+2 | PSC 12,5 |
| PV Tipo 1+2 | PSC YPV |
| PV Tipo 2 | PSM YPV |
1
Protectores sobretensiones transitorias (DPS)

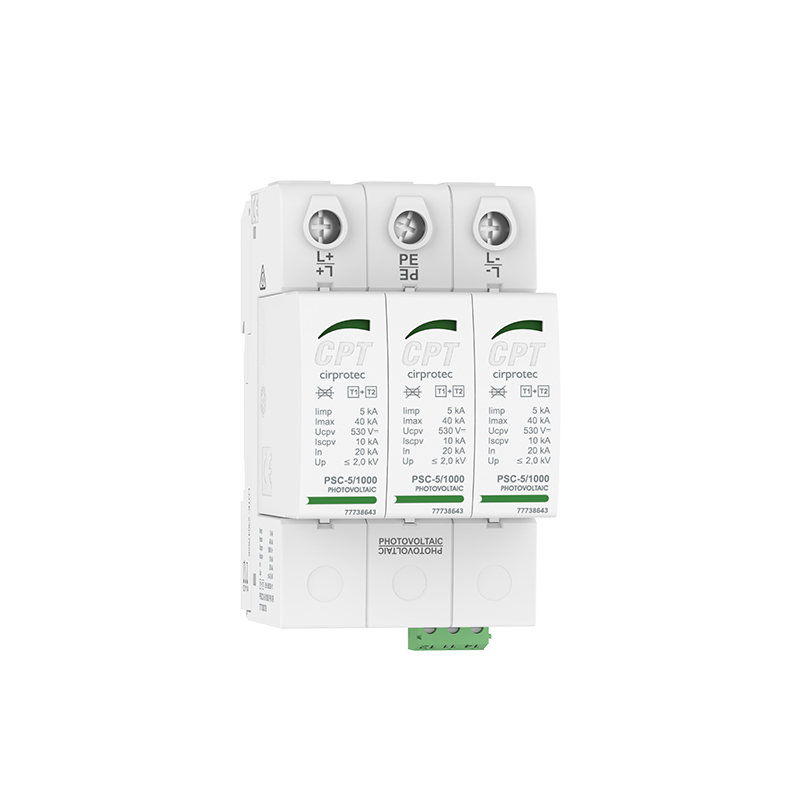

DIN RAIL – IEC TIPO 1+2 PV
PSC YPV
Protector con Iimp (10/350): 5kA. YPV. Formato desenchufable.
Sobretensiones
1
Protectores sobretensiones transitorias (DPS)

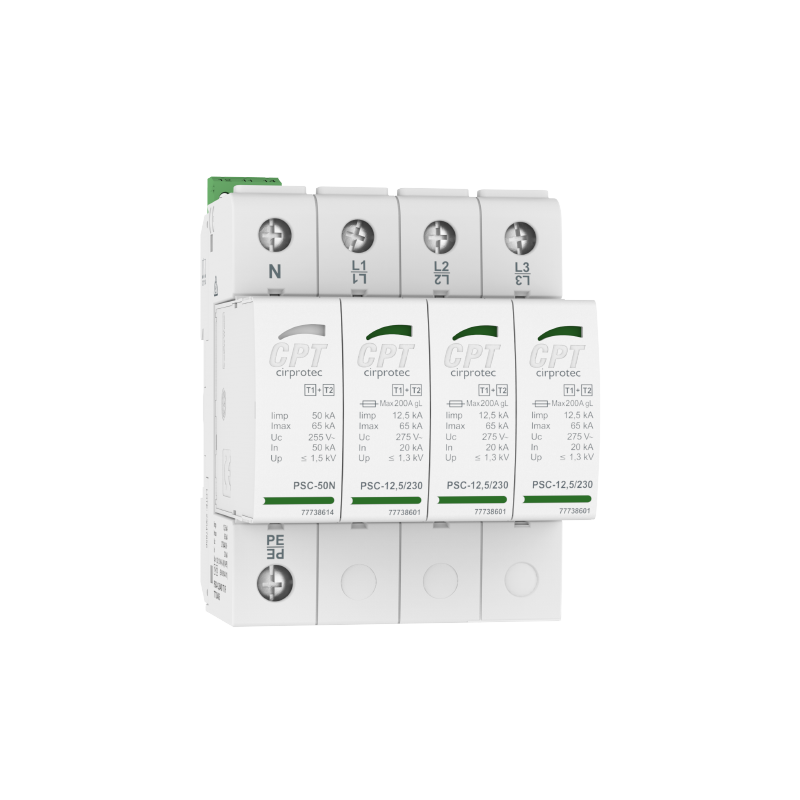

DIN RAIL – IEC TIPO 1+2
PSC 12,5
Protector con Iimp (10/350): 12,5kA. Formato desenchufable.
Sobretensiones
4
Protectores sobretensiones transitorias (DPS)

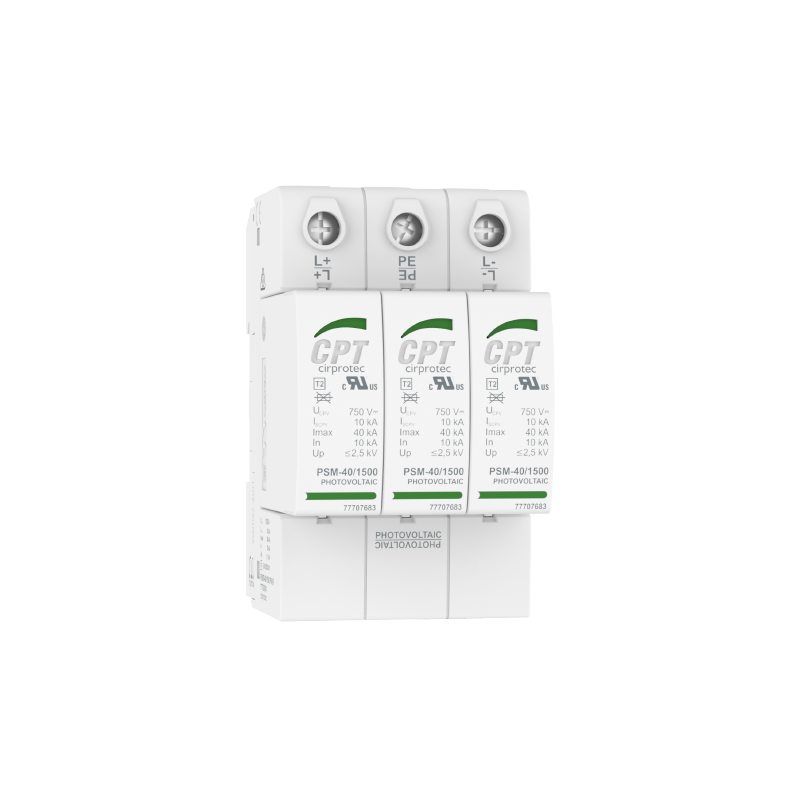

DIN RAIL – IEC TIPO 2 PV
PSM YPV
Protector con Imax (8/20): 40kA. YPV. Formato desenchufable.
Sobretensiones
nimbus® Project Designer
La solución completa de protección de cada aplicación puede requerir un SPCR (Sistema de Protección Contra el Rayo). Nuestro software es gratuito y permite hacer el análisis de riesgo y resolver el proyecto geométrico con su lista de materiales.
