En todo momento, hay activas alrededor de 5.000 tormentas en distintas zonas del planeta. Los rayos, como manifestación más violenta de estas tormentas, representan un riesgo constante: cada año impactan millones de veces sobre la Tierra, con consecuencias que pueden ser catastróficas. Solo en España se registran cerca de dos millones de rayos anuales, con efectos que incluyen pérdidas humanas, muertes de animales y daños materiales de gran magnitud.
La probabilidad de caída de rayo no es uniforme y depende de factores como la climatología, la altitud o la proximidad al mar. Para evaluar este riesgo se utilizan los mapas isoceráunicos, herramientas fundamentales en el diseño de sistemas de protección. Estos mapas recogen datos históricos sobre la densidad de impactos por kilómetro cuadrado y año (Ng), y los representan gráficamente, lo que permite identificar de forma clara las zonas con mayor riesgo.

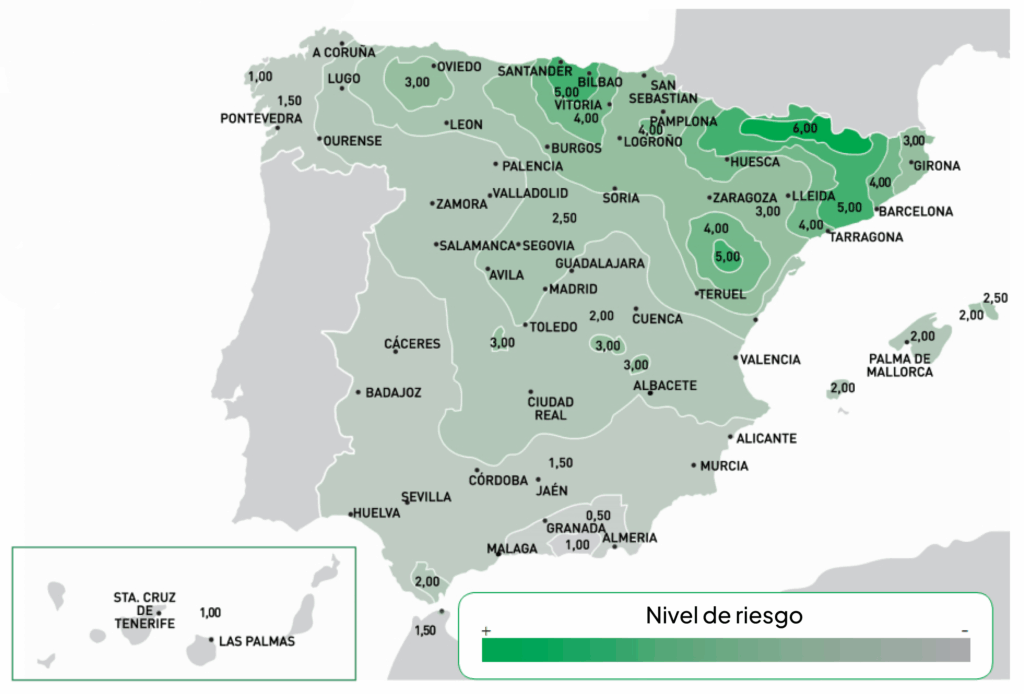

En el caso de España, los niveles isoceráunicos medios se sitúan entre 2 y 6 impactos por km² al año, aunque ciertas áreas del este peninsular y del norte pueden superar esos valores. Conocer el nivel Ng de una ubicación concreta es esencial para determinar si una instalación requiere protección externa —mediante sistemas de captación y conducción del rayo a tierra— e interna, con dispositivos contra sobretensiones.
La elevada capacidad destructiva del rayo hace imprescindible valorar correctamente el riesgo y, si procede, instalar un sistema de protección eficaz y adaptado a cada caso. Comprender el peligro real de caída de rayo en una zona determinada es, por tanto, el primer paso para garantizar la seguridad de personas, bienes y equipos.
En España, el marco normativo vigente define cuándo es necesaria la protección contra el rayo y establece los criterios técnicos para su diseño:
- Código Técnico de la Edificación (CTE), Sección SU8: “Seguridad frente al riesgo causado por la acción del rayo” (Real Decreto 314/2006).
- UNE 21186: Protección de estructuras mediante pararrayos con dispositivo de cebado.
- UNE-EN 62305 / IEC 62305: Normativa europea e internacional de referencia para la protección integral contra el rayo.
Para facilitar el diseño de estos sistemas de protección, Cirprotec pone a tu disposición nimbus® project designer, una herramienta online y gratuita que permite calcular la necesidad de protección, analizar el riesgo isoceráunico, optimizar la ubicación de los pararrayos y generar un informe completo para adjuntar al proyecto técnico.
