Te ayudamos a instalarlo
Instalación paso a paso
Antes de empezar
Desconecta el fusible de derivación individual de la instalación y corta la alimentación del cuadro
Retira el interruptor general automático (IGA) y coloca el V-CHECK MINI 4P (aguas arribas del diferencial)
Asegúrate que el protector quede colocado según la imagen
Cablea el equipo siguiendo las indicaciones de la imagen asegurando apretar los tornillos al torque específico
Asegúrate de usar la sección de cable correspondiente a la intensidad de la instalación y el destornillador adecuado para cada borne

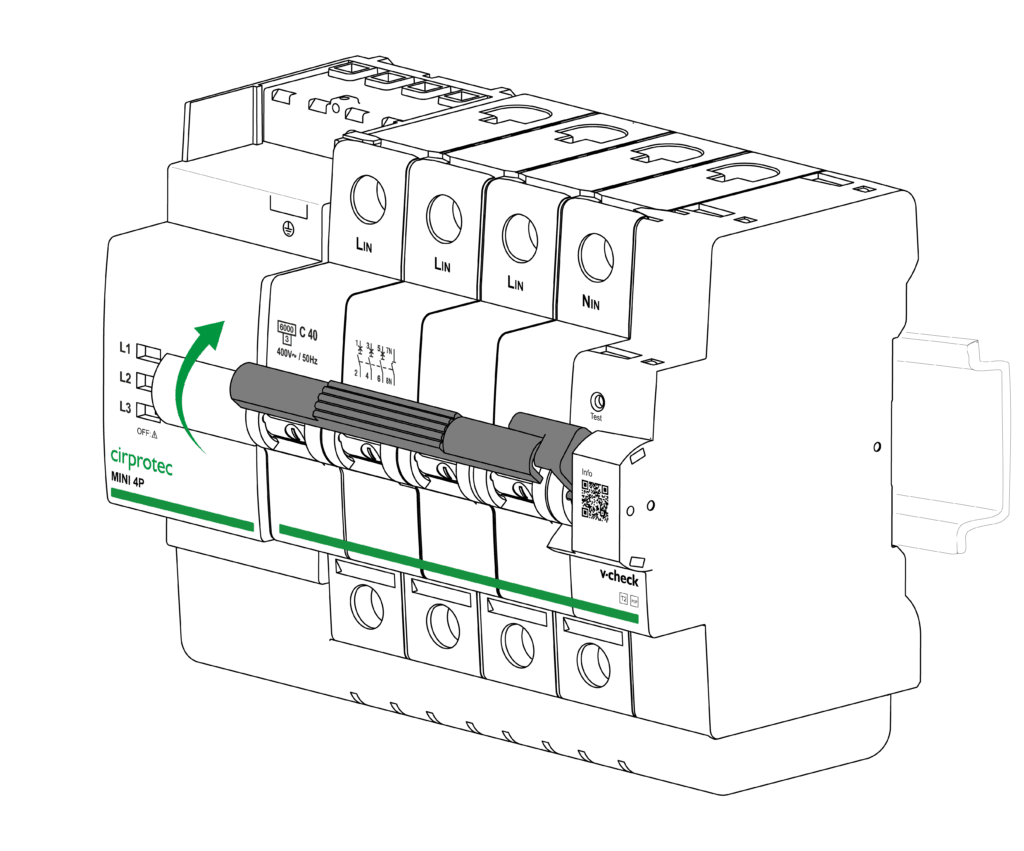

Reestablezca la tensión y sube la maneta del nuevo protector

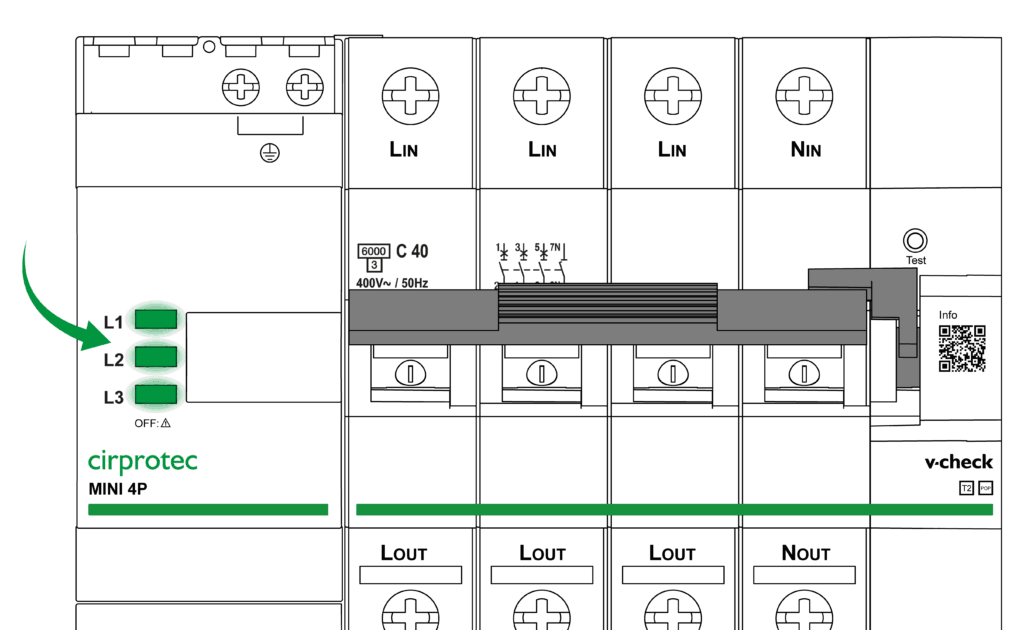

Si la instalación se ha realizado correctamente los indicadores LED del equipo se encenderán y la instalación se ha completado
Testea el equipo. Presiona el botón de test para comprobar el funcionamiento del protector
Al presionar el botón de test la maneta debería bajar
Antes de marcharte, asegúrate de rearmar el protector (subir de nuevo la maneta)
Preguntas frecuentes (FAQs)
Generalidades
¿Para qué sirve el V-CHECK MINI?
El V-CHECK MINI protege las instalaciones eléctricas y los equipos electrónicos frente a sobretensiones transitorias y permanentes (temporales) y frente a sobrecargas. Incorpora un interruptor automático con protección magneto térmica, que actúa si se supera la tensión de 275 V o si hay un exceso de consumo, desconectando y protegiendo la instalación. Además, desvía la corriente de las sobretensiones transitorias a tierra, garantizando la protección de los equipos conectados.
¿El V-CHECK MINI hace las funciones de IGA?
Sí. El interruptor automático integrado en el protector puede actuar como interruptor general automático (IGA) de la instalación.
¿Es necesario instalar un fusible previo?
No. El equipo ya incorpora un interruptor automático, por lo que no se requiere fusible adicional.
Instalación
¿Dónde y cómo se instala el V-CHECK MINI?
Debe instalarse en la cabecera del cuadro general de mando y protección (CGMP), aguas arriba del diferencial. La entrada de tensión debe realizarse siempre por la parte superior (bornas Lin y Nin), y la salida protegida por la parte inferior (bornas Lout y Nout).
⚠️Si se instala al revés, el equipo no protegerá contra sobretensiones y puede llegar a final de vida prematuramente.
⚠️No instalar nunca a la intemperie.
Es imprescindible la conexión al cable de tierra en el borne marcado con el símbolo de tierra / PE.

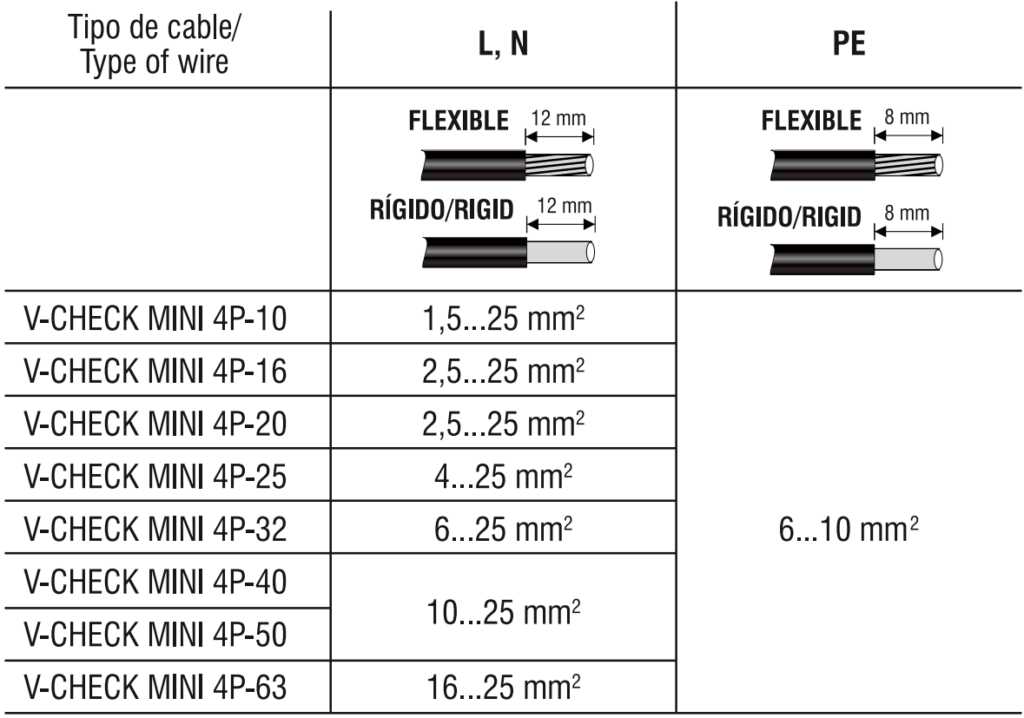

¿Qué sección de cable debo utilizar y qué par de apriete debo aplicar?
La sección del cable depende de la intensidad nominal del interruptor. Ver tabla:
Par de apriete:
- Línea y neutro: 2 Nm
- Tierra (PE): 1,2 Nm
Utiliza un destornillador adecuado en cada caso para evitar dañar los bornes, especialmente el de tierra.
¿Cómo saber si está bien instalado?
Una vez instalado, si el equipo está alimentado y la maneta en posición ON (arriba) los LEDs verdes permanecerán encendidos.
Uso y funcionamiento
Maneta
¿Qué significa que la maneta del interruptor esté abajo?
Puede deberse a tres motivos:
- Actuación por sobretensión permanente
- Disparo por cortocircuito o sobrecarga
- Desconexión manual
Situación 1
Situación 2
¿Por qué no puedo rearmar el equipo y la maneta cae?
El equipo está protegiendo frente a una sobretensión permanente. No fuerces repetidamente la maneta hacia arriba, esta acción podría dañar los equipos conectados aguas abajo.
Solicita la intervención de un instalador autorizado para identificar el origen de la sobretensión. Puede deberse a un fallo en el suministro eléctrico o a un error en la instalación.
Comprueba que las conexiones de fase y neutro están correctamente realizadas. Utiliza las marcas Lin (línea) y Nin (neutro) del equipo como referencia
Botón de test
¿Para qué sirve el botón de test?
Permite comprobar que el equipo actúa correctamente ante una sobretensión, si el equipo está instalado. Al pulsarlo, debe interrumpirse la alimentación (maneta abajo).
Los bornes de salida (Lout y Nout) deben estar apretados para que el test funcione.
¿Qué hacer si al pulsar el botón de test no actúa el IGA o la bobina?
Revisa lo siguiente:
- Tensión de entrada (230 V entre línea y neutro)
- Bornes de salida (OUT) apretados correctamente
- Entrada de fases y neutro conectadas en Lin y Nin
- Maneta del equipo en posición ON (arriba)
Si aún así sigue sin actuar contacte con el soporte técnico
Indicación visual LED
¿Qué indican los LED verdes si están apagados?
Hay dos posibles causas:
- No hay tensión de entrada o la maneta está bajada. En este caso, será necesario revisar la tensión de alimentación de la instalación.
- El protector contra sobretensiones transitorias ha llegado al final de su vida útil. En este caso, debe sustituirse el V-CHECK MINI.
¿Cómo saber si el protector ha llegado al final de su vida útil?
Este equipo indica si hay tensión en cada una de las tres fases. Si hay tensión en todas las fases del equipo y alguno de los LED están apagados, significa que ha llegado a final de vida y el V-CHECK MINI debe ser reemplazado. En ese caso, deposítalo en un punto de reciclaje autorizado (más del 60% del protector es reciclable).
Mantenimiento
¿Qué mantenimiento debe realizarse?
Se recomienda realizar las siguientes tareas periódicamente:
- Verificar que los tres LED siguen encendidos (con tensión en la instalación).
- Pulsar el botón de test periódicamente para comprobar el disparo y desconexión. (este test es mejor realizarlo sin cargas conectadas aguas abajo).
- Revisar y reapretar los bornes según el par indicado.
- Inspeccionar visualmente el equipo. Si detectas daños, quemaduras u olor a quemado, contacta con un instalador autorizado.
