La norma UNE-EN IEC 63052 asegura la calidad y fiabilidad de los protectores contra sobretensiones permanentes

Compartir:

La normativa aplicable a los dispositivos de protección contra sobretensiones permanentes ha evolucionado para garantizar la seguridad de las instalaciones eléctricas. La norma UNE-EN 50550 ha sido reemplazada por la nueva UNE-EN IEC 63052, que introduce requisitos más actualizados y se ajusta a los estándares internacionales. Publicada el 30 de marzo de 2022, esta normativa ya está en vigor tras un periodo de coexistencia con la anterior.

El principal cambio y mejora que introduce la nueva norma UNE-EN IEC 63052 es su alineación con los estándares internacionales, lo que facilita la homologación de los dispositivos de protección a nivel global.

La nueva norma distingue ahora 4 tipos de protectores, según la construcción del mismo:

  • Unidad POP montada en el dispositivo de protección principal por el fabricante como un solo dispositivo.
  • Unidad POP con una unidad de disparo acoplada mecánicamente in situ con un dispositivo de protección principal.
  • Unidad POP acoplada eléctricamente in situ con la unidad de disparo unidad al dispositivo de protección principal.
  • POP como único dispositivo destinado a conectarse en serie con un dispositivo de protección contra cortocircuitos declarado por el fabricante.

¿Qué implica la norma?

La aplicación de la UNE-EN IEC 63052 tiene un impacto directo en la fabricación e instalación de los protectores contra sobretensiones permanentes que se ubican generalmente en entornos residenciales e industriales.

Sus principales implicaciones son:

  1. Criterios de actuación Tensión/Tiempo: La normativa define los tiempos de actuación en función de la magnitud de la sobretensión, estableciendo cuándo debe activarse la protección. Esta curva ha sido determinada a partir de datos empíricos y validada mediante ensayos exhaustivos en laboratorio, con el objetivo de establecer un rango de actuación preciso, seguro y eficaz frente a sobretensiones permanentes.

Los protectores contra sobretensiones permanentes deben estar diseñados para cumplir con los tiempos de actuación especificados en la norma:

  • Respondiendo de forma rápida y eficaz ante sobretensiones severas
  • Evitando disparos intempestivos ante pequeñas variaciones de tensión para garantizar la continuidad del servicio.

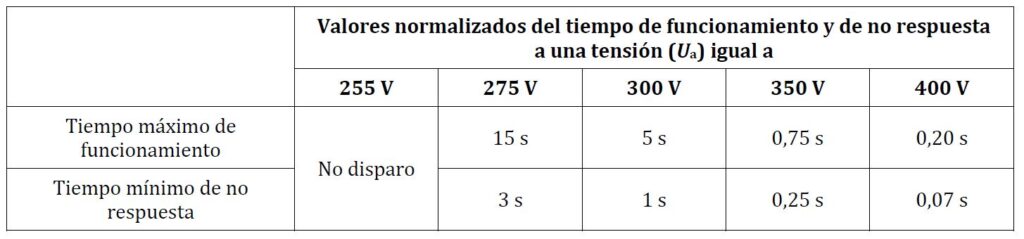

Tabla de valores límite de los tiempos de funcionamiento y de no respuesta para un protector POP definido por la norma UNE-EN IEC 63052

  • El protector debe actuar mediante un elemento de corte: Este elemento de corte hace las funciones típicamente de un interruptor general automático (IGA).
  • Características técnicas, métodos de ensayo para garantizar una protección eficaz y segura en entornos residenciales.
    • Cumplimiento con los tiempos de actuación donde se revisa que el equipo corta correctamente frente a sobretensiones dentro de los límites establecidos.
    • Sobreesfuerzo y endurancia: Se somete al dispositivo a diferentes ciclos y tiempos de sobretensión para evaluar su resistencia y funcionamiento continuo.
    • Compatibilidad electromagnética (EMC): Se asegura que el equipo cumpla la norma IEC 61000-4 sin generar ni sufrir interferencias.


La norma UNE-EN IEC 63052 respalda las normas técnicas particulares de compañía de suministro eléctrico (obligación de instalación) de algunas CCAA como Andalucía, Aragón, Baleares, Canarias y Cataluña en el campo de las Sobretensiones Permanentes.

El reemplazo de la UNE-EN 50550 por la UNE-EN IEC 63052 marca un avance importante en la protección contra sobretensiones permanentes, garantizando dispositivos más fiables y adaptados a las necesidades del sector eléctrico actual. La actualización normativa refuerza el compromiso con la seguridad y la estandarización internacional, asegurando instalaciones más seguras y protegidas.
