Mobilité électrique
Parking communautaire
De quoi avons-nous besoin pour protéger notre installation ?
Dans ce type d’installations, il existe deux types de schémas ; l’un avec compteur partagé entre la borne de recharge et le logement (schéma 2 ITC-BT-52) et l’autre avec compteur dédié pour la borne (schéma 1 ITC-BT-52). La puissance habituelle dans ce type d’installations est de 7,3 kW (32 A).
Dans les installations mettant en œuvre le schéma 2 de l’ITC-BT-52, la valeur d’impédance infinie devra être respectée afin de permettre le réenclenchement du compteur numérique s’il a précédemment coupé la surconsommation (produite par les charges dans le logement ou par la borne). Le protecteur EV-CHECK REC est préconisé dans ce cas, procurant de surcroît une protection contre les surtensions transitoires et permanentes au moyen du réenclenchement automatique.

Dans les installations où le système est dédié et où le compteur est spécifique à la borne, le modèle de protecteur préconisé est l’EV-CHECK ONE.


EV POP + SPD + Réenclenchement automatique

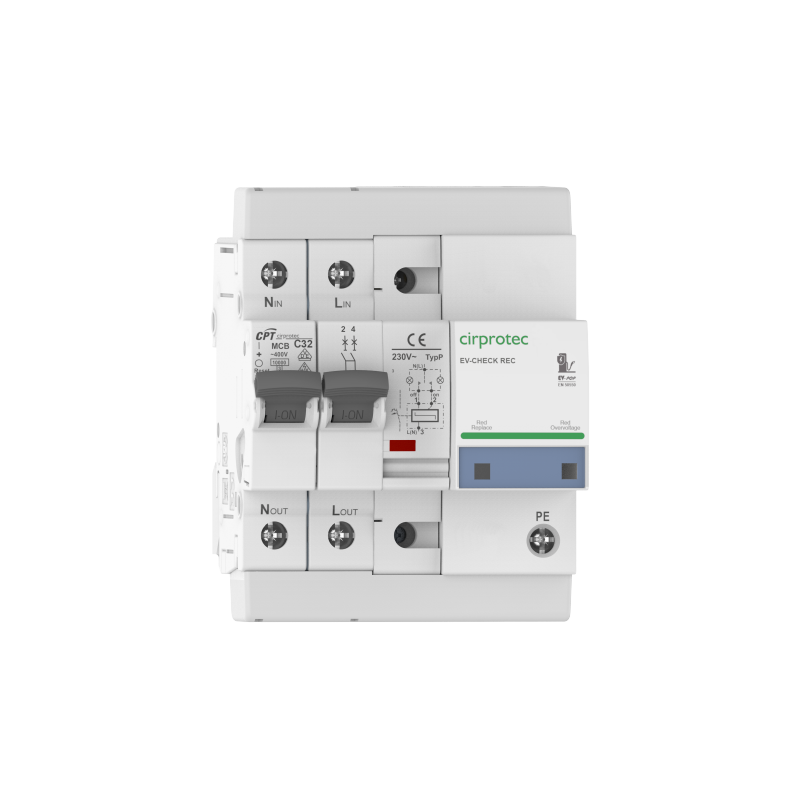

EV-CHECK REC
Protecteur combiné POP + SPD de type 2 monophasé. Réenclenchement automatique par coupure du compteur. Idéal schéma 2 ITC BT52.
Surtensions

EV POP+SPD
EV-CHECK ONE
Protecteur combiné POP + SPD de type 2+3. Monophasés (seulement 3 modules) et triphasés (seulement 7 modules). Compacts et précâblés. MCB inclus.
Surtensions

nimbus® Project Designer
La solution complète de protection pour chaque application peut nécessiter un Système de Protection contre la Foudre (SPCF). Notre logiciel est gratuit et vous permet d’effectuer une analyse des risques et de résoudre le projet géométrique avec sa liste de matériaux.
