Protection d’installations d’éclairage extérieur LED
Les installations d’éclairage extérieur LED sont exposées aux surtensions et aux décharges atmosphériques. Une protection efficace évite les pannes et garantit la sécurité des personnes et des équipements, ainsi que la continuité du service et le retour sur investissement.
Les composants sensibles à ces conditions doivent être protégés pour éviter les dommages et les remplacements coûteux. Le maintien de l’éclairage LED en fonctionnement constant est crucial pour la sécurité des espaces publics et des routes interurbaines.
Une protection efficace, un éclairage sûr.
Sécurité des personnes et des équipements électriques.
Garantit la sécurité des installations publiques et des personnes autour.
Continuité du service et retour sur investissement
Garantit l’éclairage et évite les défaillances éventuelles de l’infrastructure publique.
Réduction des coûts de maintenance.
Évite l’usure et la destruction des équipements, ce qui permet de réduire les frais de remplacement.
Pourquoi protéger contre les surtensions une installation d’éclairage extérieur LED ?
La conception d’une protection efficace contre les surtensions d’une installation d’éclairage extérieur LED implique un processus par étape.
La première étape consiste à installer un protecteur robuste (40 kA) dans le panneau d’éclairage afin de décharger autant d’énergie que possible, laissant une tension résiduelle qui sera réduite au cours des étapes suivantes de protection. Cirprotec propose un protecteur qui combine la protection contre les surtensions transitoires (SPD) et permanentes (POP).
La deuxième et la troisième étape de protection doivent être placées le plus près possible du luminaire et doivent avoir une robustesse accrue (10 kV), laissant ainsi une tension résiduelle extrêmement basse.

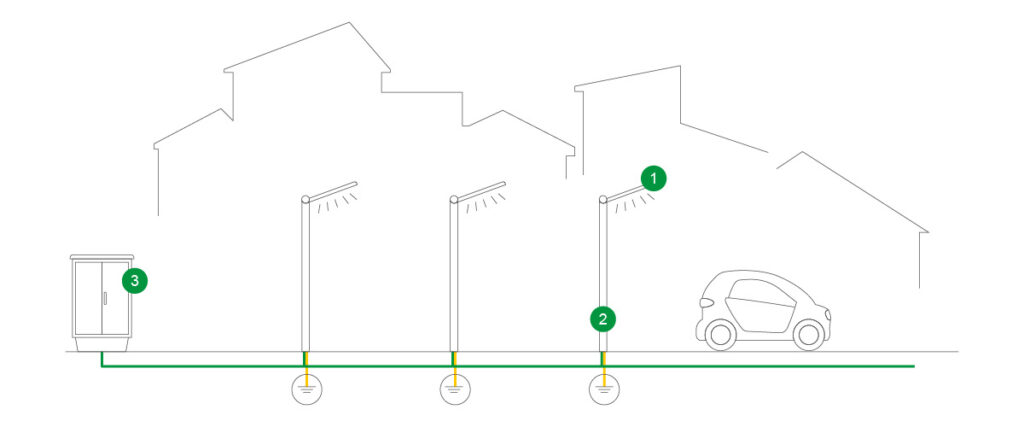

De quoi avons-nous besoin pour notre installation ?
1
Éclairage LED (SPD)
Luminaire LED extérieur – IEC TYPE 2+3

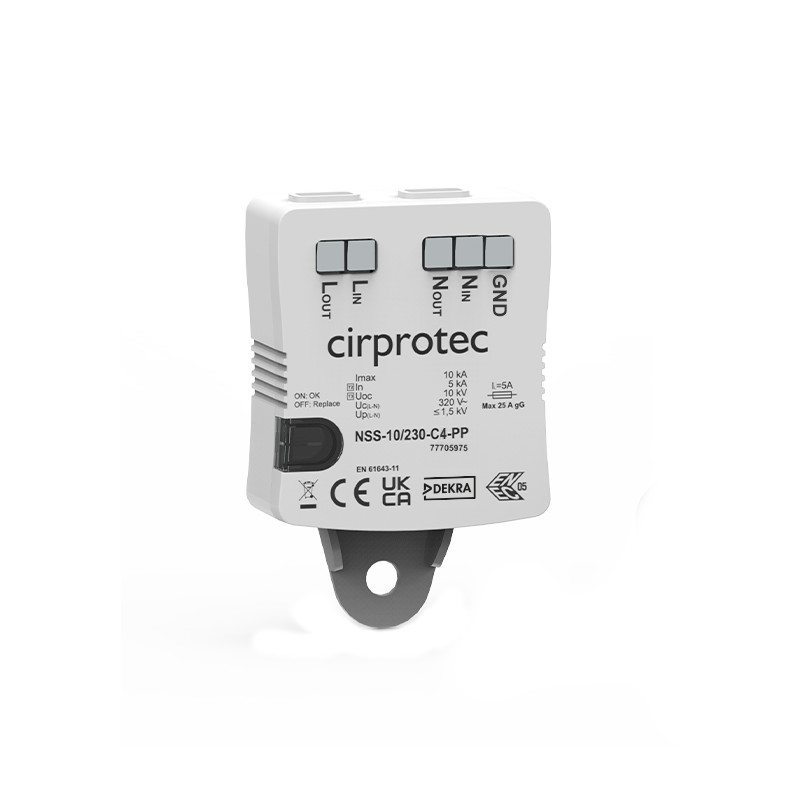

NSS PP
Imax (8/20): 10kA. Uoc (1,2/50): 10kA. Raccordement « push-in » facile.
Surtensions
2
Éclairage LED (SPD)
Coffret de fusibles DIN RAIL – IEC TYPE 2+3
CSF FB
Monophasé. Câblage en parallèle ou en série.
Surtensions
3
Surtensions permanentes (POP)
POP+SPD (contacteur)
V-CHECK 4RC
Protecteur combiné POP + SPD de type 2 triphasé. Action sur le compteur
Surtensions
Documentation
et téléchargement.
