Software gratuit pour la conception intégrée des systèmes de protection contre la foudre

Calcul et conception complets de la protection contre la foudre, rapides et automatisés

Notre logiciel innovant, nimbus® project designer, vous permet de créer un nombre illimité de conceptions d’installations de protection contre la foudre de manière guidée pour une sécurité et une rentabilité maximales. Vous pourrez accéder à vos projets dans le nuage à tout moment pour que toutes vos informations soient toujours à jour.

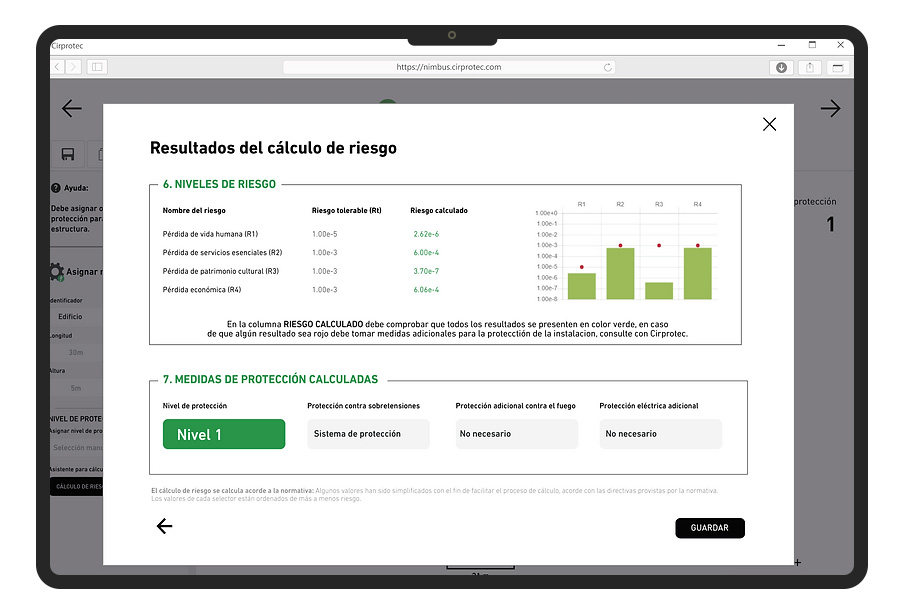

  • Assistant d’analyse du risque : Il permet de calculer le risque, fournit les mesures de protection et applique le niveau de protection à chaque structure.
  • Préparation rapide de devis.
  • Importation de plans : délimitation rapide de l’installation.
  • Listes de matériaux : consultations interactives de vos ressources et d’un large éventail d’accessoires et de matériaux.
  • nimbus® optimiser : un compromis entre précision, rapidité et coût total.

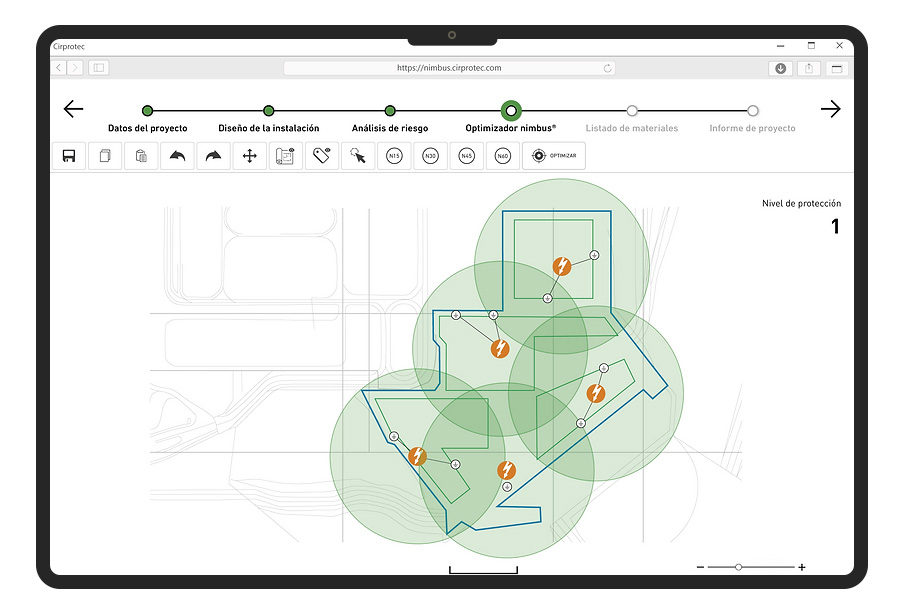

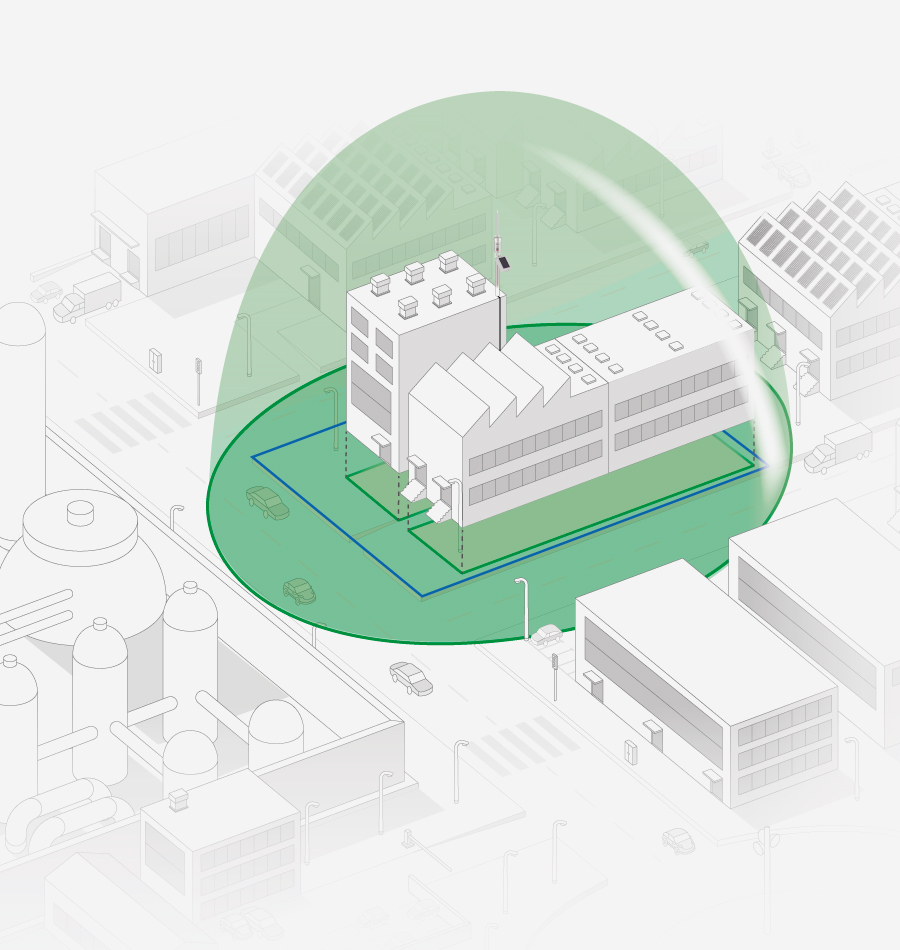

Calcul automatique des paratonnerres

Notre algorithme unique permet d'optimiser le placement des paratonnerres nimbus® et des systèmes de mise à la terre afin d'optimiser les coûts.

Importer des plans pour gagner en rapidité

Définissez facilement les zones de protection dans vos plans à l'aide d'outils de dessin simples.

Protection conforme à la réglementation en vigueur

Analyse de risque du niveau de protection selon NFC 17-102:2011, UNE 21186:2018 et CTE SU08.

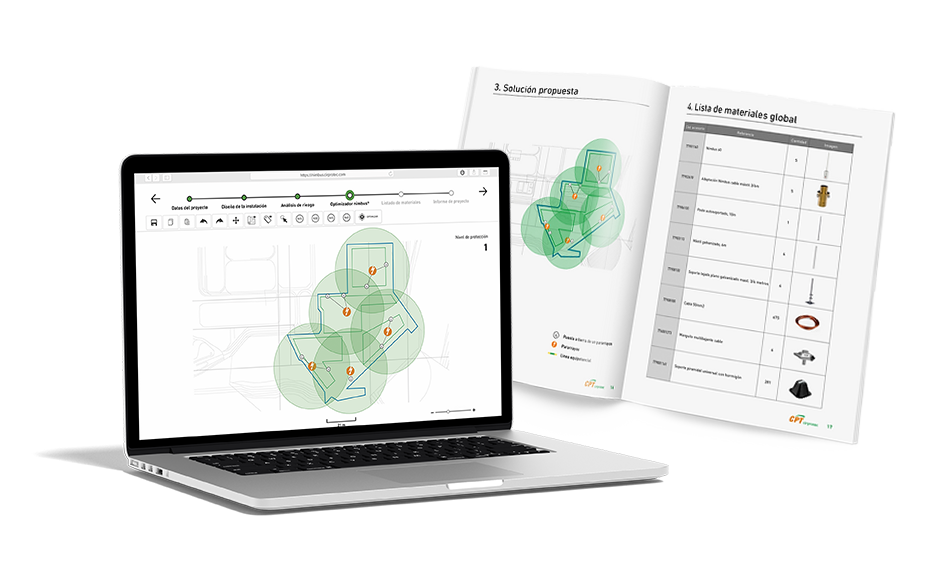

Documentation technique automatique

Il vous fournit un document complet de spécification du projet et crée des listes de tous les accessoires nécessaires.

Conception pas à pas de vos projets de protection contre la foudre de manière conviviale.

Protección con nimbus® Project Designer
nimbus Project Designer Logo all in one platform
nimbus Project Designer all in one platform

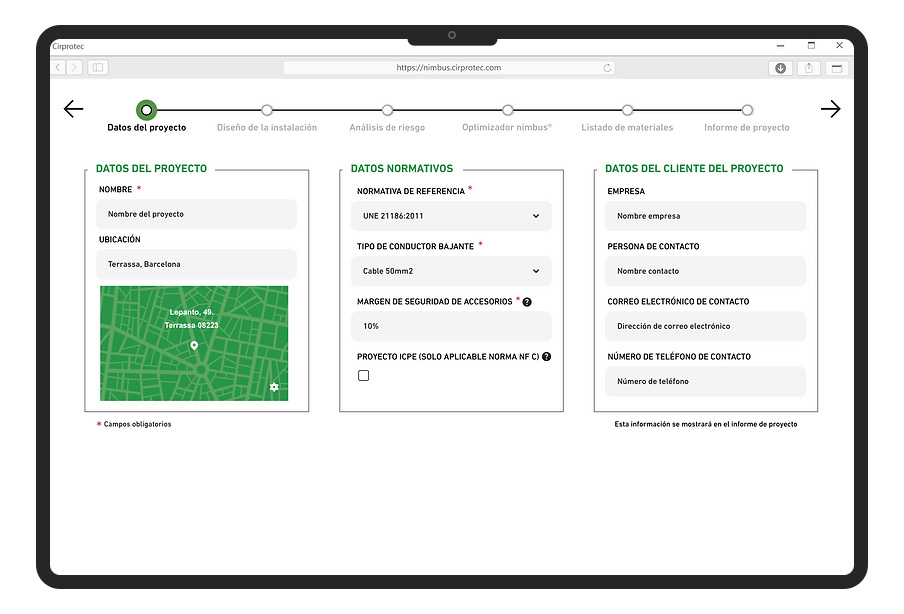

  1. Identifiez le projet et sa situation géographique.
  2. Indiquez le cadre réglementaire et les caractéristiques techniques de l’installation.
  3. Complétez les données concernant votre client pour émettre un rapport personnalisé.
  4. Importez le plan et/ou dessinez le périmètre de l’installation et définissez l’échelle.

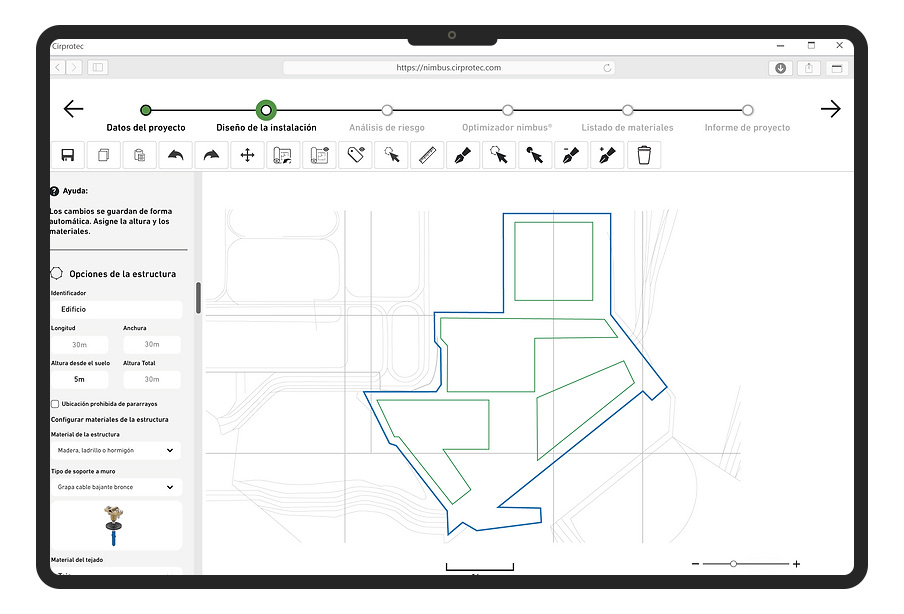

  5. Dessinez les structures à protéger et indiquez pour chacune la hauteur et les matériels.
  6. Sélectionnez le niveau de protection ou calculez-le à l’aide de l’assistant de calcul de risque.
  7. Calculez automatiquement l’emplacement des paratonnerres pour couvrir la totalité de la zone à protéger , également en option manuelle.
  8. Configurez les accessoires de chaque paratonnerre et leurs mises à la terre.
  9. nimbus® détaille la liste globale des paratonnerres et accessoires nécessaires à la protection de l’installation, ainsi qu’un devis pour chaque paratonnerre.
  10. Téléchargez le rapport de projet au format PDF et les fiches techniques des matériaux du projet, prêts à être envoyés au client.

Démarrer votre projet

Essayez le logiciel gratuitement en cliquant sur le lien ci-dessous, ou posez-nous toutes vos questions sur notre logiciel exclusif :

FAQ's

Pour importer un plan, sélectionnez l’outil « Importer une image comme plan de fond » situé sur la barre supérieure. Les formats compatibles d’importation sont PDF, JPEG, PNG, etc.

Vous pouvez utiliser Google Earth (https://earth.google.com/web/) pour prendre une photo satellite et l’utiliser comme image de référence.

Une fois le plan de référence importé, vous pouvez définir son échelle.

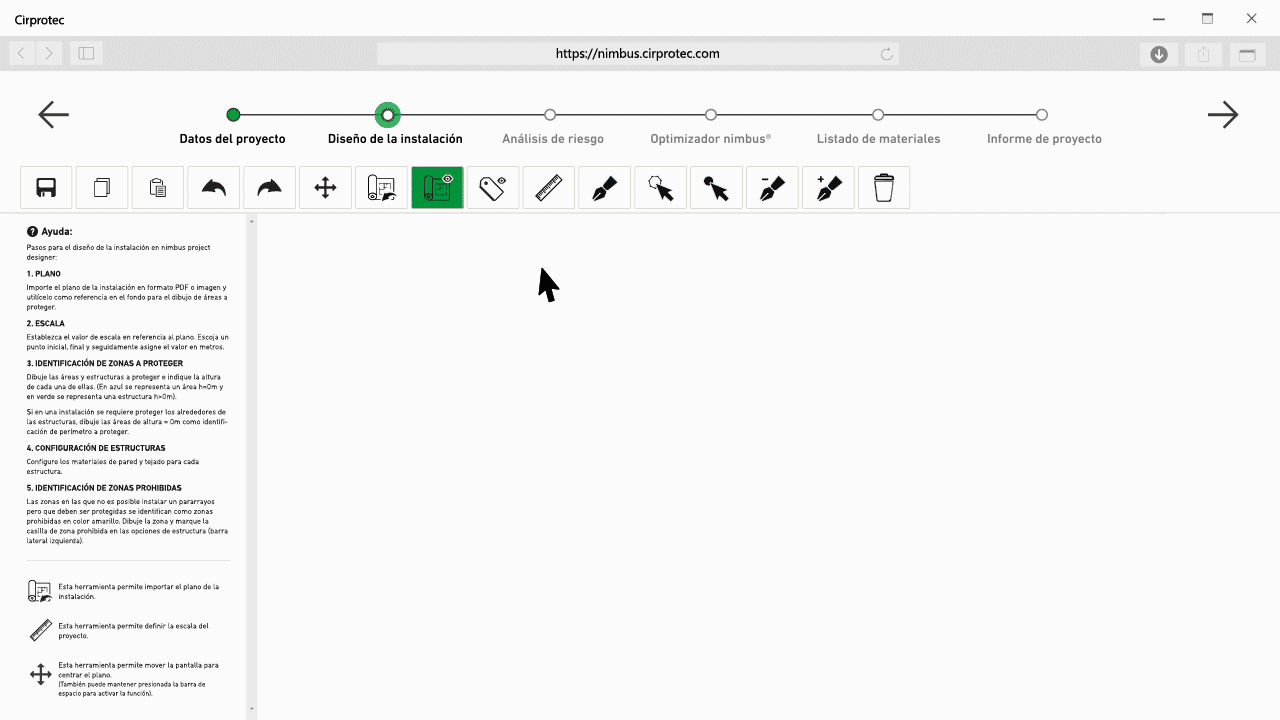

Importer des plans dans nimbus Project Designer

Une fois le plan importé et l’échelle configurée, identifiez les zones et les structures à protéger. Pour cela, utilisez l’outil « créer une nouvelle zone », définissez les structures à protéger et indiquez la hauteur de chacune d’elles. Si les alentours des structures d’une installation doivent être protégés, dessinez les zones dont la hauteur = 0 m pour identifier le périmètre à protéger.

(Une zone h=0 m est représentée en bleu et une structure h>0 m est représentée en vert).

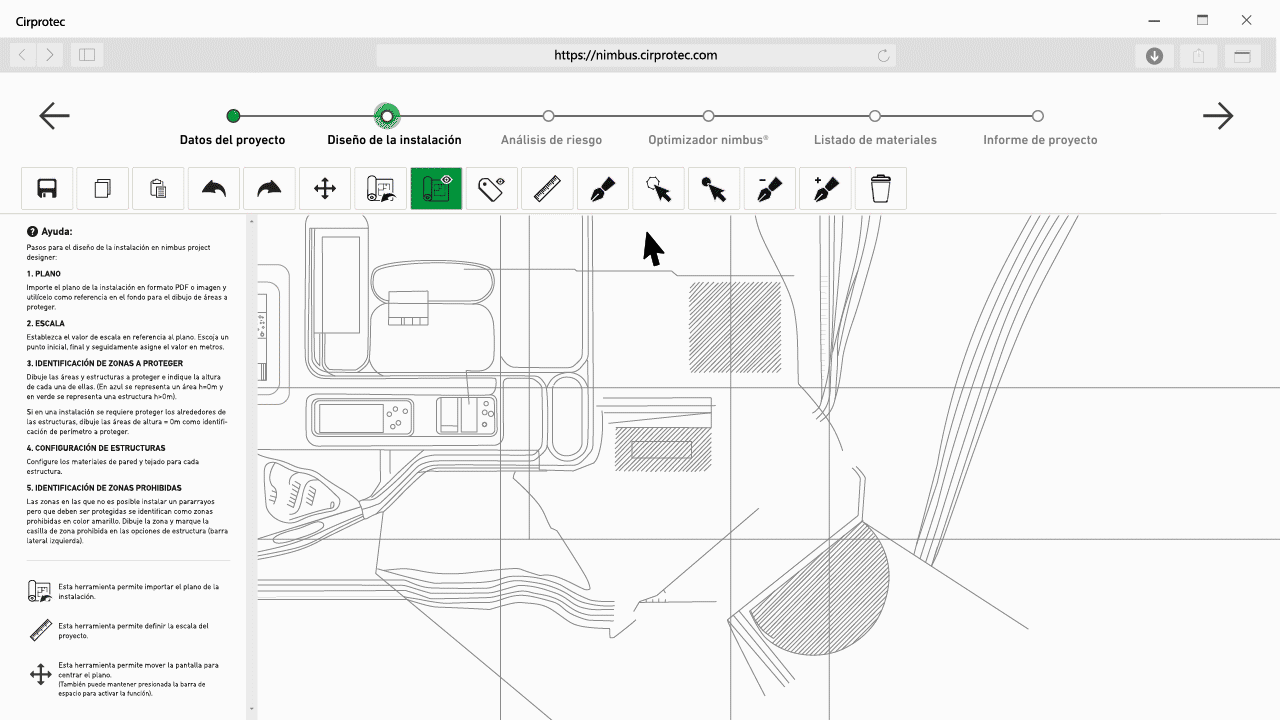

Définir le périmètre dans nimbus Project Designer

La solution proposée de protection se base sur un calcul d’optimisation de paratonnerres réalisé par l’algorithme du nimbus® project designer.

Ce calcul vise à déterminer le nombre minimum de paratonnerres nécessaires et leur calibre minimum pour couvrir totalement les différents périmètres et structures du projet. Le principal critère est le nombre de paratonnerres, qui lui-même se base sur des critères d’optimisation économique et de facilité d’installation.

Le résultat de ce calcul est donné à titre indicatif et peut ne pas être totalement précis en raison de la complexité de la résolution du calcul en question dans une période déterminée.

Regarder la vidéo sur: https://www.youtube.com/watch?v=e1NlNDIwmKw

Pour attribuer le niveau de protection d’une zone ou d’une structure, vous devez tout d’abord la sélectionner en plaçant le curseur dessus ; un menu « Attribuer le niveau de protection » se déroule alors à gauche.

L’attribution peut se faire manuellement :

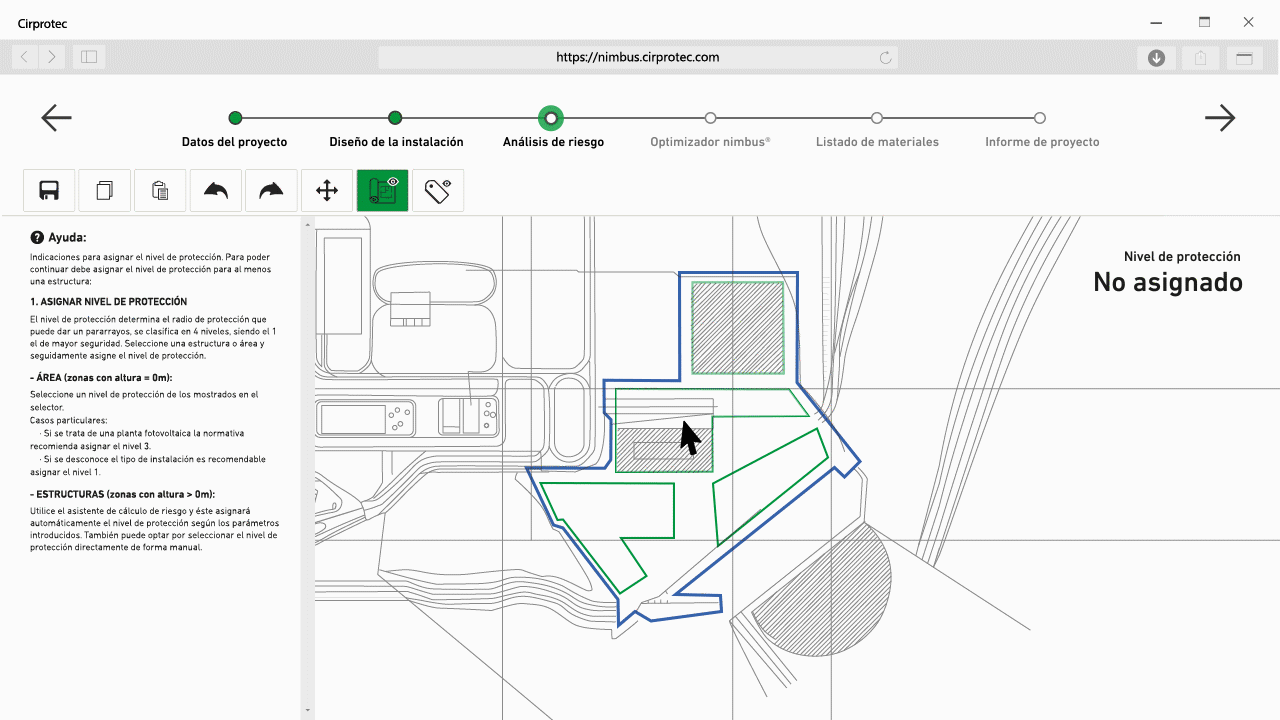

Attribution d'un niveau d'assistance dans nimbus Project Designer

Ou au moyen de l’assistant de calcul du niveau de protection (applicable uniquement pour les structures ayant une hauteur >0 m):

Affectation manuelle de niveaux dans nimbus Project Designer

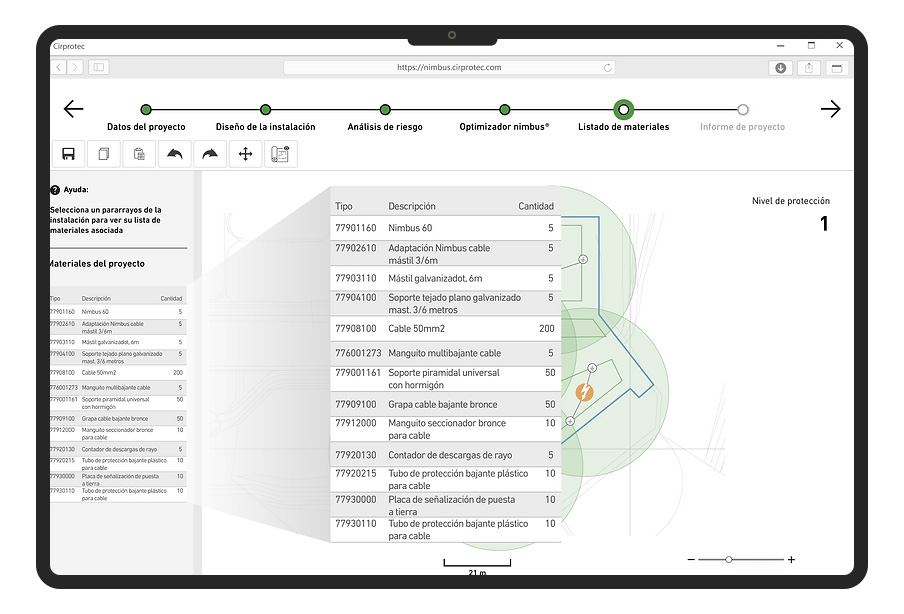

La liste des éléments intègre tous les accessoires que fournit Cirprotec, S.L.U. et nécessaires pour l’installation des paratonnerres du projet. Cette liste tient compte de la marge d’erreur définie au début du processus. ​

Il est possible de distinguer :​

  • Liste globale : cette liste détaille tous les éléments nécessaires (quantités + références) pour mener à bien le projet de l’installation.
  • Liste par paratonnerre : cette liste a pour objectif de définir l’installation à réaliser. Elle répertorie, pour chaque paratonnerre identifié avec son ID, tous les éléments nécessaires à son installation, y compris le système de mise à terre.​​

Consultez notre catalogue de paratonnerres nimbus®.
