Pourquoi protéger les installations photovoltaïques des bâtiments contre les surtensions ?
Les installations photovoltaïques (PV) des bâtiments sont situées sur les toits, les façades ou d’autres structures de bâtiments. Il peut s’agir d’installations domestiques, destinées aux particuliers, ou d’installations industrielles, conçues pour répondre aux besoins énergétiques de bâtiments commerciaux ou d’industries.
En raison de leur exposition atmosphérique, ces systèmes sont plus susceptibles d’être endommagés par les effets de la foudre. Pour éviter ces dommages et les pertes économiques et personnelles qui en découlent, des mesures de protection contre la foudre et les surtensions doivent être envisagées dès la phase de conception.
Pour mettre en œuvre cette protection, il faut non seulement tenir compte des règles générales d’installation des systèmes photovoltaïques (IEC 60364-7-712), mais aussi des instructions de sélection et d’installation des protecteurs de surtensions (IEC 61643-32), aussi bien du côté CC que du côté CA.
La conception et l’installation correctes des SPD dans ces systèmes doivent prendre en compte les éléments suivants :
- Les données caractéristiques des systèmes d’alimentation, telles que la configuration du réseau, la tension nominale et le courant de court-circuit.
- Le niveau requis de protection contre la foudre (LPL).
- La présence d’un système externe de protection contre la foudre et le nombre de conducteurs de descentes externes.
- Le maintien de la distance de séparation (s).
- L’emplacement de l’onduleur et les longueurs de câble entre les dispositifs à protéger.
De quoi avons-nous besoin pour notre installation ?

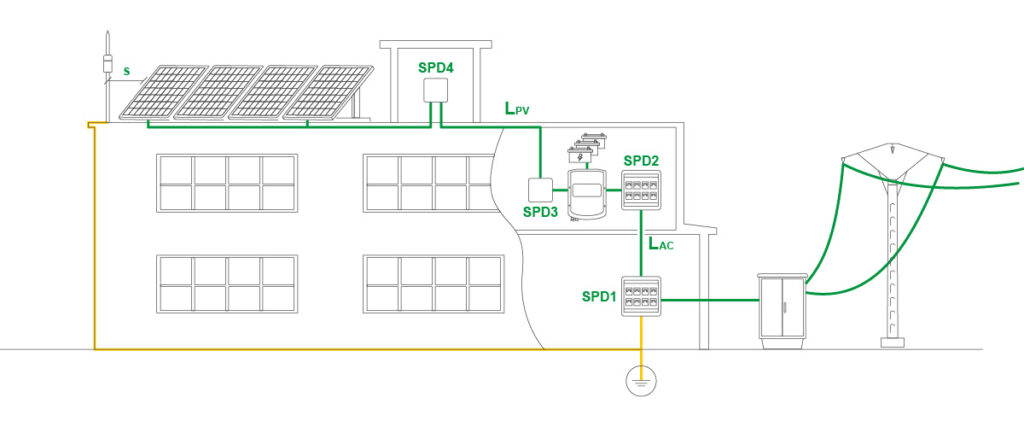

Nous distinguons deux types d’installations qui déterminent le type de protection à utiliser : les bâtiments avec une protection externe contre la foudre et les bâtiments sans système de protection externe contre la foudre (SPCF).

Autoconsommation | ||||
---|---|---|---|---|
Configuration | PV d’un bâtiment avec SPCFPV | dans un bâtiment sans SPCF | ||
LAC | >10 m | <10m | >10 m | <10m |
LPV | >10 m | >10 m | >10 m | <10m |
SPD1 | AC Type 1+2 | AC Type 1+2 | AC Type 2 | AC Type 2 |
SPD2 | AC Type 1+2* | Non nécessaire | AC Type 2 | Non nécessaire |
SPD3 | PV Type 1+2* | PV Type 2* | PV Type 2 | PV Type 2 |
SPD4 | PV Type 1+2* | Non nécessaire | PV Type 2 | Non nécessaire |
(*) L’installation de protecteurs de type T2 est suffisante si la distance de séparation (s) conforme à la norme IEC/EN 62305-3 entre tous les câbles et les éléments du système PV et toutes les parties du système de protection contre la foudre est respectée.
Les protecteurs de surtensions doivent être installés le plus près possible des équipements à protéger. Lorsque la distance entre les modules et l’onduleur (LPV) et/ou entre l’onduleur et le tableau de distribution principal (LAC) est supérieure à 10 m, un protecteur supplémentaire doit être installé.
Autoconsommation | ||||
---|---|---|---|---|
Type | PV | AC | ||
Type 1+2 | PSC YPV | PSC 12,5 | ||
Type 2 | PSM YPV | PSM 40 |

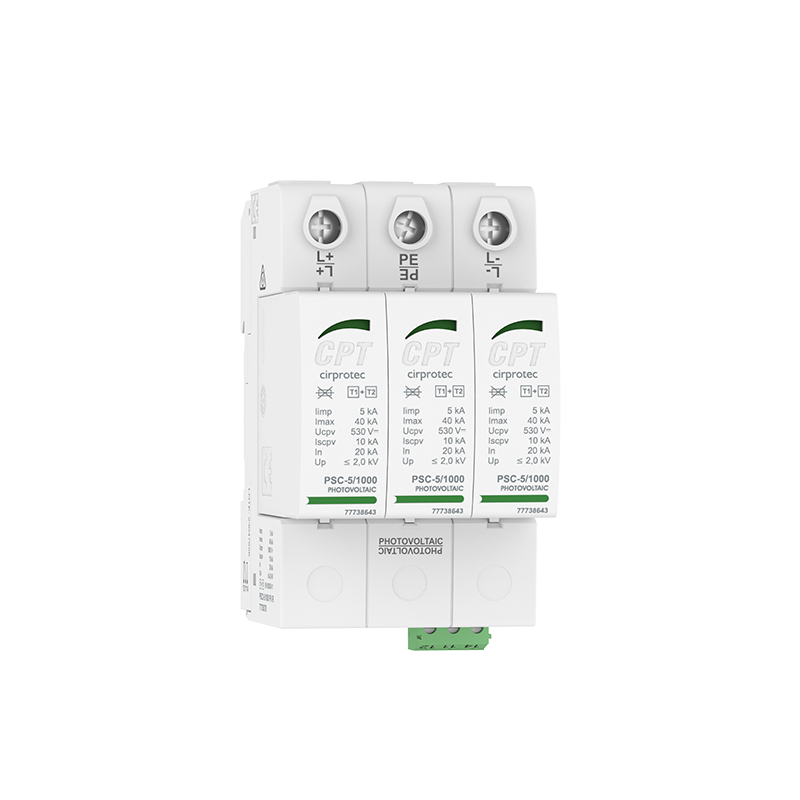

DIN RAIL – IEC TYPE 1+2 PV
PSC YPV
Protecteurs avec Iimp (10/350) : 5 kA. YPV Format débrochable.
Surtensions

DIN RAIL – IEC TYPE 1+2
PSC 12,5
Protecteurs avec Iimp (10/350) : 12,5 kA. Format débrochable.
Surtensions

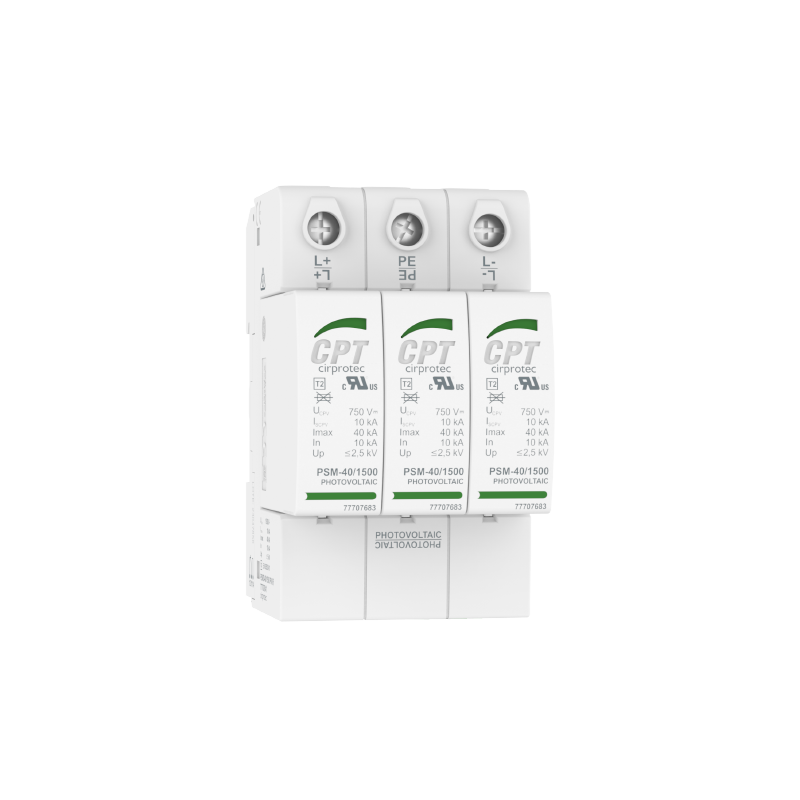

DIN RAIL – IEC TYPE 2 PV
PSM YPV
Protecteur avec Imax (8/20) : 40 kA. YPV Format débrochable.
Surtensions

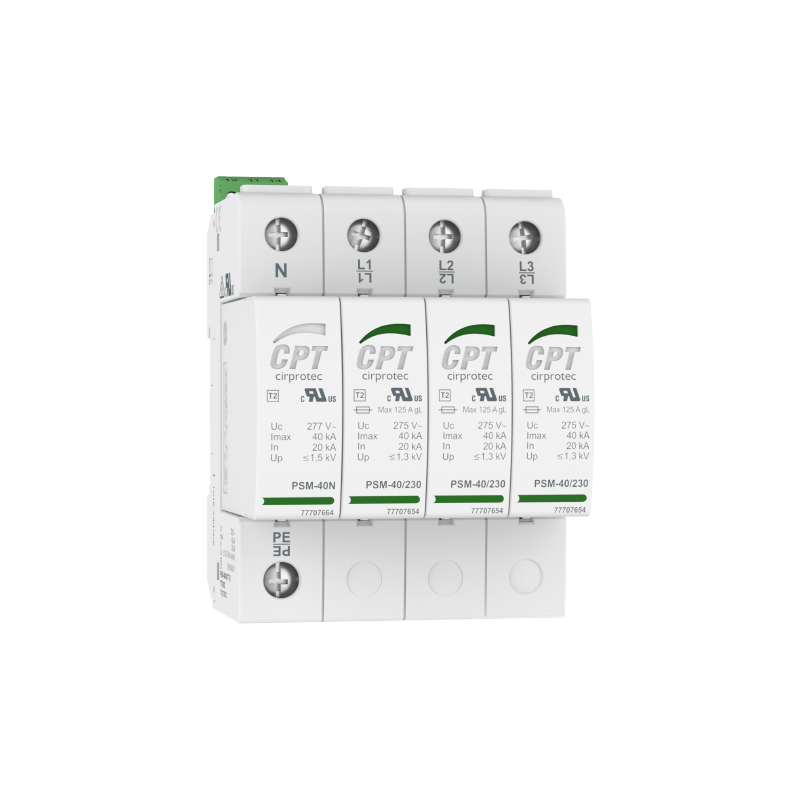

DIN RAIL – IEC TYPE 2
PSM 40
Protecteur avec Imax (8/20) : 40 kA. In: 20kA. Format débrochable.
Surtensions
