Solution de protection compacte
Solution de protection compacte
Conçu pour assurer la continuité de la protection et du service
Le problème
Le problème n’est pas seulement de protéger.
C’est de dimensionner correctement.

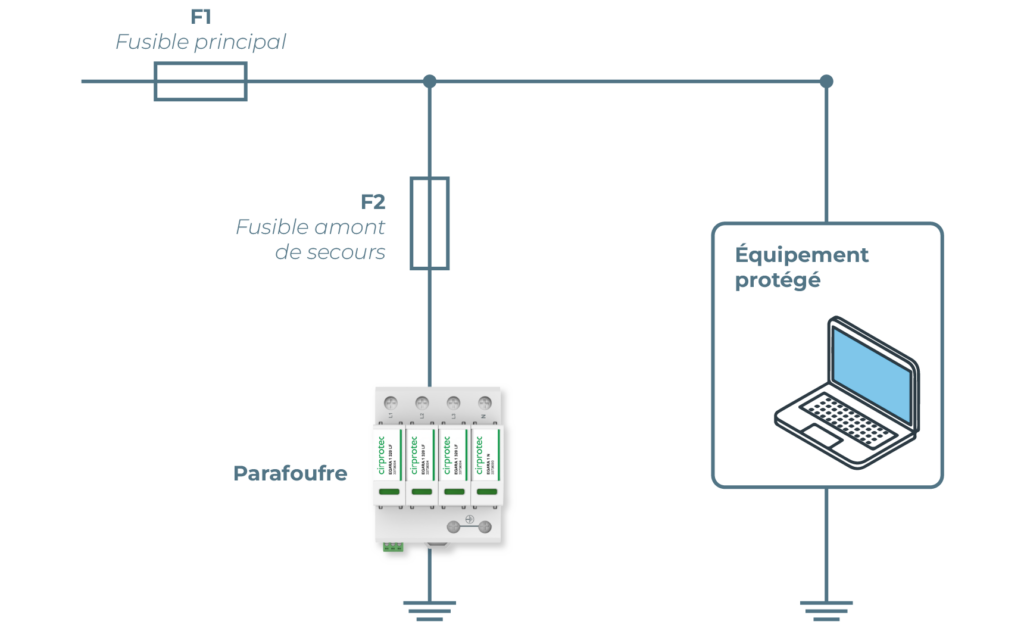

Dans les installations conventionnelles, le parafoudre doit être coordonné avec un dispositif de protection amont générique.
Si la sélection n’est pas correcte, des déclenchements prématurés, une perte de continuité de service ou une incertitude quant à l’état réel de la protection peuvent survenir.
EGARA + SSD
Un parafoudre et un SSD conçus pour assurer une action correcte de la protection
EGARA, le parafoudre, et son déconnecteur spécifique (SSD) ont été conçus pour fonctionner ensemble et assurer une action correcte de la protection contre les surtensions et les surintensités.
Contrairement aux solutions conventionnelles, les deux dispositifs sont conçus et validés par Cirprotec, en combinant l’expertise du groupe Mersen en matière de protection contre les surtensions et les surintensités.
Le résultat est une solution plus sûre, plus compacte et plus facile à sélectionner pour les tableaux électriques actuels.
Bénéfices
Avantages d’une protection compacte et coordonnée

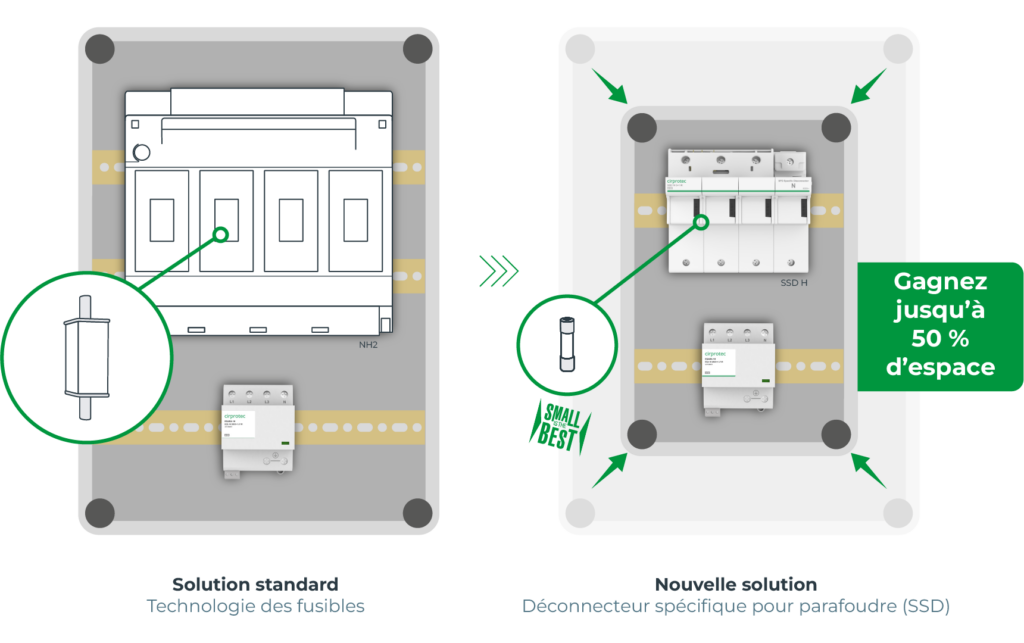

Jusqu’à 50 % de réduction de l’espace dans le tableau
Une bonne protection peut aussi être compacte
La combinaison EGARA + SSD permet de réduire jusqu’à 50 % l’espace occupé dans le tableau électrique par rapport aux solutions conventionnelles avec dispositif de protection amont générique. Cette configuration est possible grâce à la conception, à la validation et aux essais conjoints des deux dispositifs.
Cela facilite la conception de tableaux électriques plus efficaces, optimise l’espace disponible et simplifie l’intégration de la protection contre les surtensions dans les installations modernes.
Haute robustesse du système
Isccr jusqu’à 100 kA
EGARA et SSD ont été conçus et validés conjointement pour fonctionner ensemble en toute sécurité face à des courants de court-circuit allant jusqu’à 100 kA.
Une combinaison conçue pour les installations exigeantes, où la protection doit répondre de manière fiable, même dans des conditions extrêmes.
Dimensionnement plus simple et plus sûr
Réduit le risque d’erreurs de coordination
Le SSD spécifique simplifie la sélection de la protection amont et réduit le risque d’erreurs de coordination.
SSD 1 couvre la gamme EGARA 1 de 12,5 kA, et SSD 1H couvre la gamme EGARA 1H de 25 kA.
Diagnostic complet
État visible de la protection
EGARA et SSD permettent de superviser à la fois la protection contre les surtensions et la protection contre les surintensités, avec indication à distance de fin de vie.
Cela facilite la maintenance, améliore la visibilité de l’état de l’installation et contribue à maintenir la continuité de service.
De plus, le SSD peut être ouvert en toute sécurité sans qu’il soit nécessaire d’arrêter le fonctionnement de l’installation.
Conformité aux normes
Conçu pour aujourd’hui. Prêt pour demain.
EGARA et SSD sont conformes à la norme IEC 61643-11 et sont déjà alignés sur les futures exigences de la prIEC TS 61643-06.
Développés et fabriqués en Europe, plus précisément en Espagne, ils reflètent l’engagement de Cirprotec en matière de qualité, de durabilité et de conformité aux standards actuels et futurs.
Choisissez la solution de protection compacte
EGARA 1 + SSD 1
Système de protection compact avec parafoudre et déconnecteur spécifique pour parafoudre Type 1+2 de 12,5 kA.
EGARA 1H + SSD 1H
Système de protection compact avec parafoudre et déconnecteur spécifique pour parafoudre Type 1+2 de 25 kA.
Assure la continuité de la protection et du service
Vous avez des questions ou besoin d’aide pour votre installation ?
Notre équipe technique vous conseille pour trouver la meilleure solution.
